【技术应用】消防主机远距离通讯方案：使用CAN转以太网

1、传统的 CAN 总线通讯距离有限，通常在不使用中继器的情况下，其最大通讯距离与传输速率成反比，速率越低距离越长，但即便在最低速率下，也难以满足市与市之间几十甚至上百公里的长距离传输需求。

2、CAN 总线容易受到电磁干扰，长距离传输时信号衰减严重，会导致数据传输错误、延迟甚至中断，这对于要求高可靠性的消防系统来说是极大的隐患。

2、选择来可CAN转以太网的理由

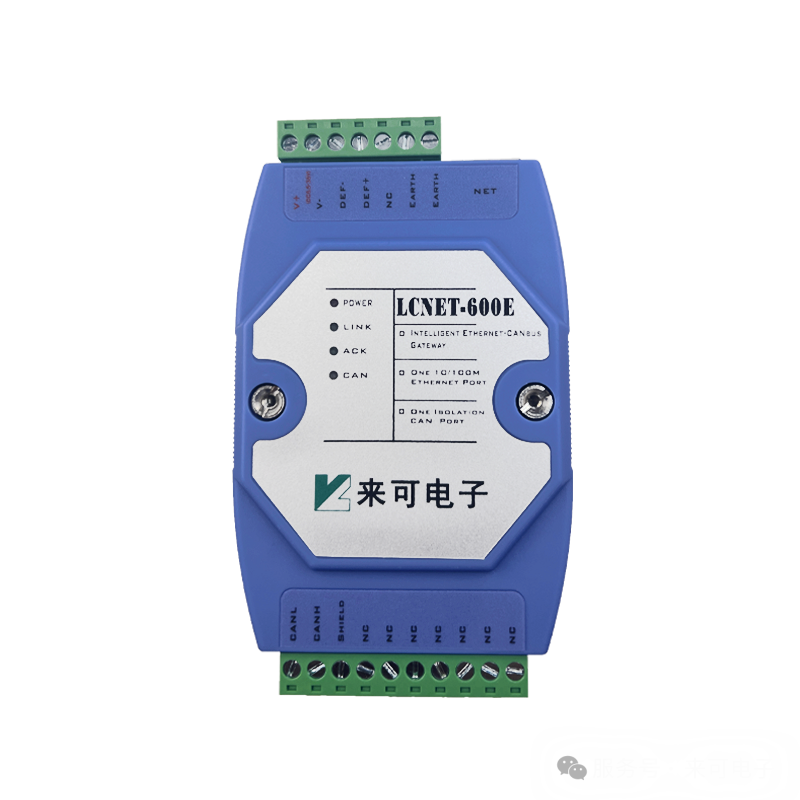

1、设备提供一路 10/100M 以太网通道（RJ45）和1~2路CAN通道，实现 CAN网络与IP网络之间的互联互通。每个通道独立隔离， 每路通道采用金升阳电源模块和信号隔离芯片实现 2500VDC电气隔离。

2、CAN 转以太网设备支持TCP Server、TCP Client 和 UDP 工作模式，IP 地址、端口、 CAN波特率及“1~50个CAN帧打成一个TCP或UDP报 文”等均可设置。

3、以太网凭借其广泛的覆盖范围和成熟的网络基础设施，在长距离通讯方面具有显著优势。市与市之间通常已有稳定的光纤以太网线路，利用这些现有资源，能够实现消防主机之间的长距离数据传输。

4、来可电子CAN 转以太网设备，可将消防主机的 CAN 总线信号转换为以太网信号，借助以太网的高带宽、低延迟以及强抗干扰能力，确保消防数据在长距离传输过程中的稳定性和实时性。

3、设备的具体使用方式

（一）连接与配置

1.接线

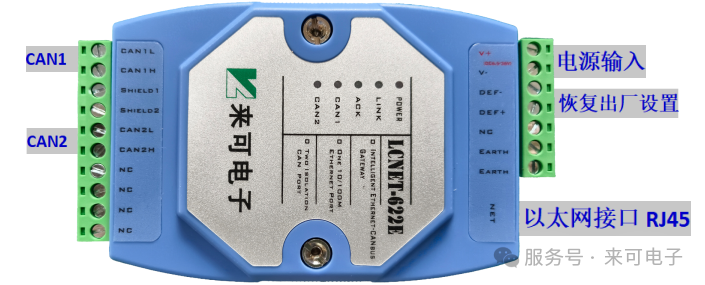

将消防主机的CAN线连接到CAN转以太网上H接H、L接L，网线插在NET位置；工作电压9~30VDC，工作电 流最大180mA/12V，电源输入防反接设计。

2.配置

LCNET-600E/622E系列CAN/以太网转换器默认IP地址为：192.168.1.10。

（1）安装配置软件

①、首先从官方网站www.intlak.com或者售后服务人员那里获取到配置软件的安装包，在电脑上安装配置软件，安 装完成后桌面上出现如下图所示的软件图标。

②、双击软件快捷方式 ，运行CFG_MNG软件，出现如下所示界面：

③、点击工具栏中的“搜索设备”按钮，CFG_MNG配置软件开始搜索连接到PC机上的LCNET设备，如下图所示。在 搜索窗口中，我们可以看到搜索到的设备，及对应的MAC地址和IP地址。

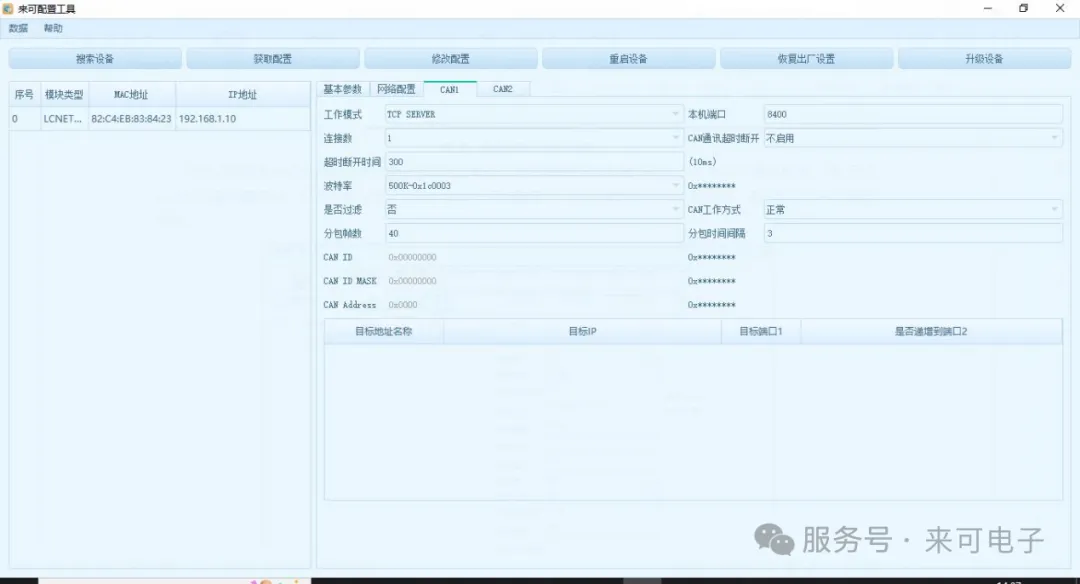

④、双击设备列表中的设备项；或选定设备项后，单击工具栏中的“获取配置”按钮，用户就可以看到如下图所示的LCNET设备配置信息，设备配置信息分为基本参数、网络配置、CAN1参数和CAN2参数四项，用户可以选中查看或修改。

使用CFG_MNG软件修改LCNET设备配置信息时需要设备配置密码（默认值为“123456”），用户根据需要修改设备配置信息后，单击工具栏中的“修改配置”按钮，则弹出密码输入对话框，在对话框中输入正确密码后即可完成设备 配置信息修改。

（二）指示灯

上电查看指示灯的状态：

4、典型应用案例

• 大型商业综合体消防主机联网：

  在大型商业综合体中，由于建筑规模大，消防主机分布在不同楼层和区域。CAN 总线虽能满足一定范围内通信，但对于远距离且复杂布局的场所，其局限性凸显。可采用 CAN 转以太网设备，将各区域消防主机的 CAN 总线连接到对应的 CAN 转以太网模块，再通过以太网将数据传输到消防控制中心的主消防主机。这样，工作人员可在控制中心实时监控各区域消防主机状态，如烟雾探测器报警信息、消防泵运行状态等，实现集中管理与统一调度，提高消防应急响应速度。




• 管廊消防主机多系统联网：

  在管廊环境中，通常存在多个消防子系统，如火灾探测系统、声光警报系统等，这些系统多采用 CAN 总线通信。 通过 CAN 转以太网设备，可将火灾报警控制器和消防控制室图形显示装置的 CAN 通讯信号转换成以太网信号，实现管廊内多个消防系统的联网，便于对整个管廊消防系统进行集中监控与管理，保障管廊消防安全。




• 海上风电厂消防报警系统：

  海上风电厂环境特殊，对消防报警系统的可靠性和稳定性要求高。通过使用以太网转 CAN 模块，可实现多个海上消防报警主机之间的数据通信和远程控制。将各风机内的消防主机通过 CAN 总线连接到 CAN 转以太网模块，再利用以太网将数据传输到陆上控制中心，工作人员可远程监控海上风机消防主机状态，及时处理火灾报警等情况，确保消防报警系统及时响应和有效运行。

5、总结

采用 CAN 转以太网通讯方式，能够有效克服传统 CAN 总线在长距离通讯中的不足，为距离远的消防主机之间可靠通讯提供有力支持，保障消防系统的正常运行和火灾预警的及时性。
