产品类型:CAN转换器
外壳材质:塑料外壳
品牌:来可电子
型号:LCAN-FOBR
搭配软件:配置工具
体积规格(mm):125×72×35(mm)-SC接口、导轨底板
线上店铺:来可电子淘宝/天猫/京东旗舰店
更多服务
产品详情产品选型知识库

产品简介:

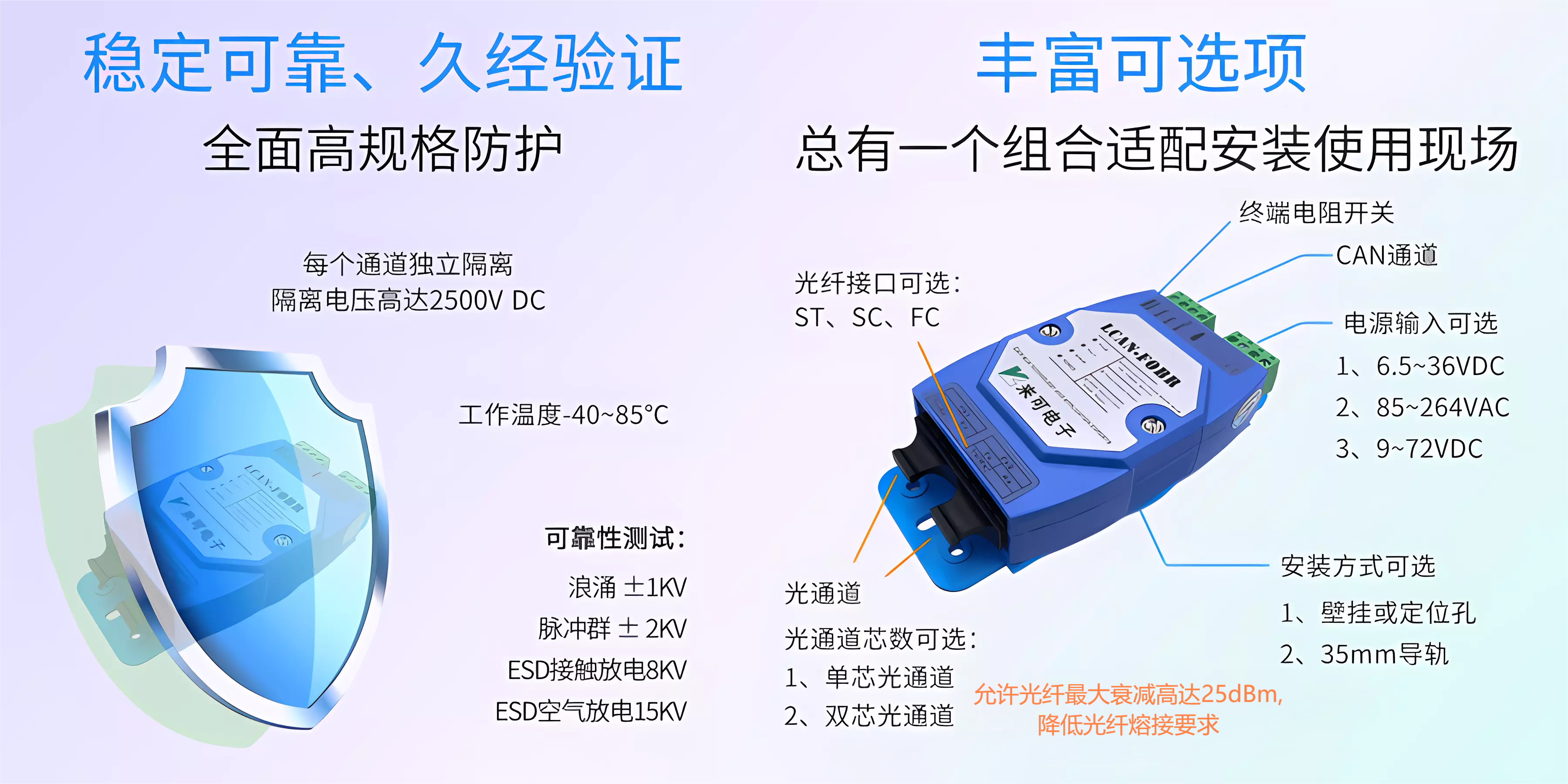

LCAN-FOBR 系列环网冗余式 CAN 光纤转换器提供二路光通道和一路 CAN 通道,实现 CAN 与光纤之间的双向数据智能转换。每个通道独立隔离,每路通道采用金升阳电源模块和信号隔离芯片实现 2500VDC 电气隔离,电源输入防反设计,支持 DC 12V、24V、48V 输入;具有优秀的 EMC 性能,可靠性测试项目:ESD 接触放电 8KV、浪涌 ±1KV、脉冲群 ±2KV,工业四级,符合 CE-EMC、IEC/EN61000-4-2/4/5 标准;符合矿用本质安全设计规范,可提供认证所需的原理图、PCB 等资料。

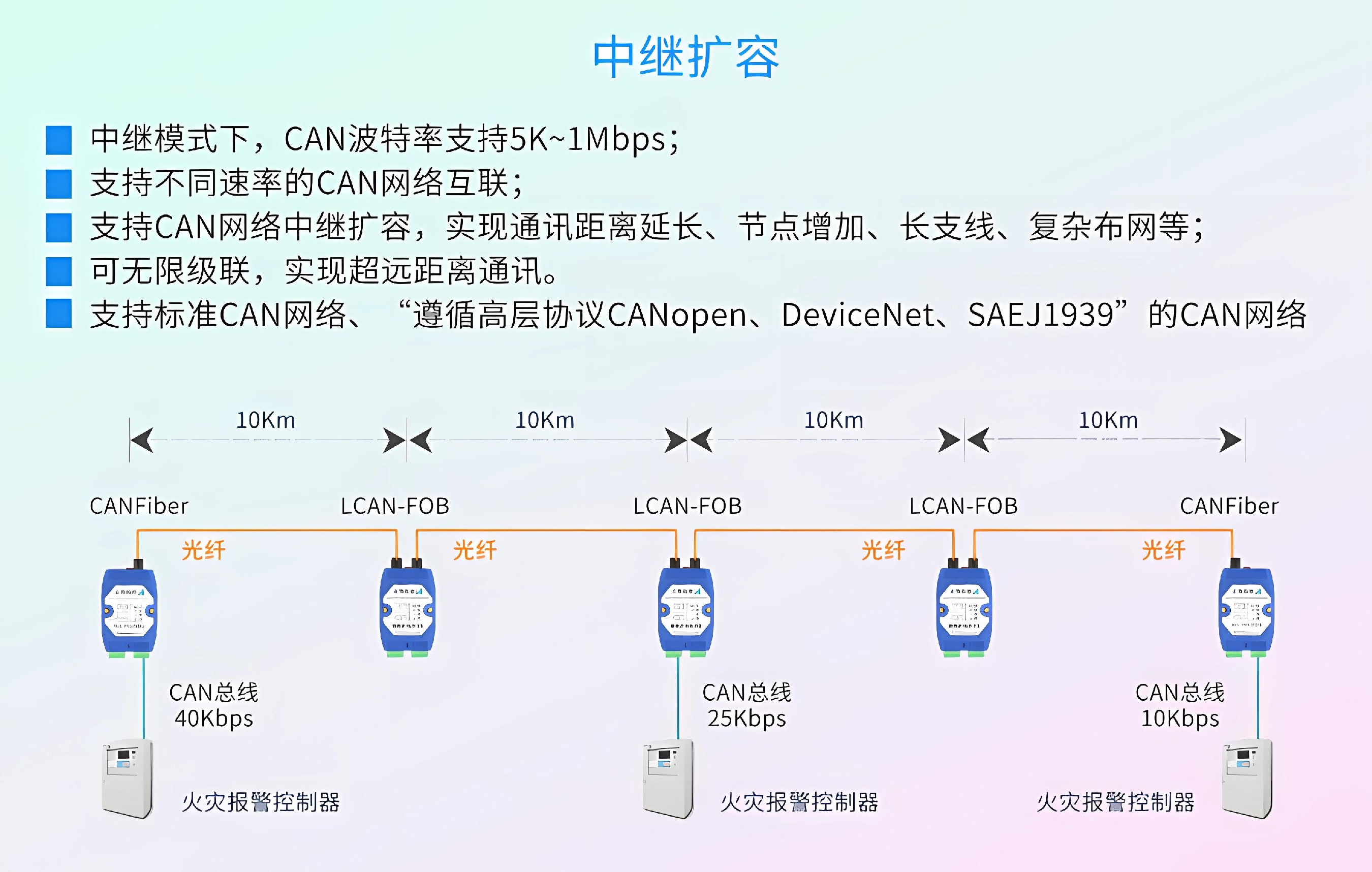

LCAN-FOBR 系列 CAN 光纤转换器支持中继模式;中继模式下,CAN 波特率可任意设置,支持不同速率的 CAN 网络互联、延长通信距离和 CAN 网络中继扩容等功能。环网冗余型 LCAN-FOBR 允许光纤最大衰减 25dBm,降低安装现场光纤熔接难度;支持外置式终端电阻开关;支持批量配置:可以先安装,然后将任意光端机的 USB 口接到电脑,电脑上打开配置软件完成 CAN 波特率的批量配置。LCAN-FOBR 两个设备之间光纤传输距离支持最大 40 公里。

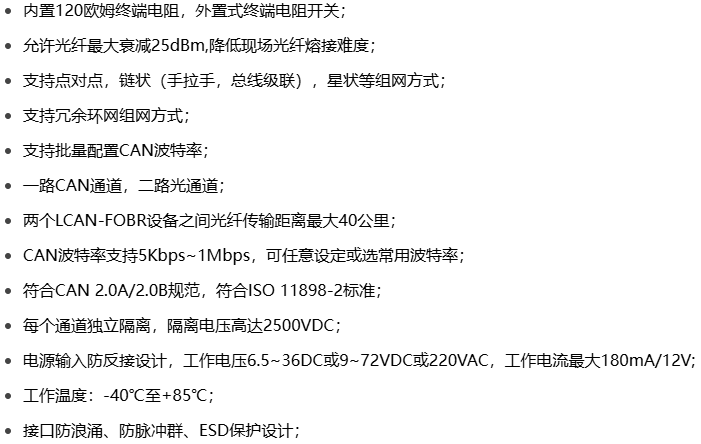

产品特性:

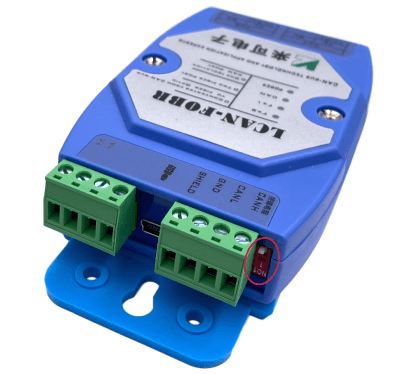

  • 内置 120 欧姆终端电阻,外置式终端电阻开关;

  • 允许光纤最大衰减 25dBm,降低现场光纤熔接难度;

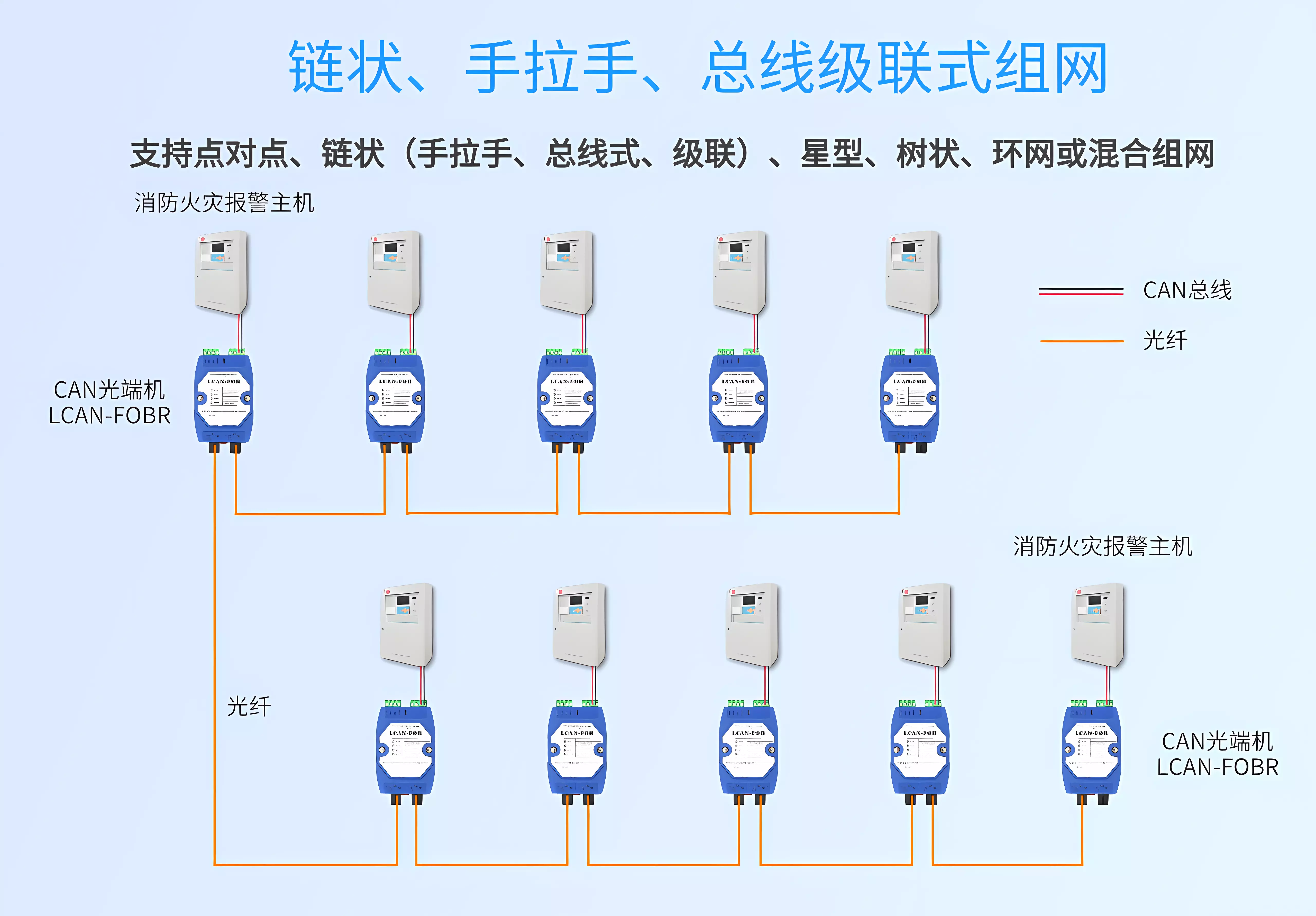

  • 支持点对点,链状(手拉手,总线级联),星状等组网方式;

  • 支持冗余环网组网方式;

  • 支持批量配置 CAN 波特率;

  • 一路 CAN 通道,二路光通道;

  • 两个 LCAN-FOBR 设备之间光纤传输距离最大 40 公里;

  • CAN 波特率支持 5Kbps~1Mbps,可任意设定或选常用波特率;

  • 符合 CAN2.0A/2.0B 规范,符合 ISO11898-2 标准;

  • 每个通道独立隔离,隔离电压高达 2500VDC;

  • 电源输入防反接设计,工作电压 6.5~30VDC,工作电流最大 180mA/12V;

  • 工作温度:-40°C至+85°C;

  • 接口防浪涌、防脉冲群、ESD 保护设计;

功能特点:

适配国内主流消防主机:

  • 不管哪家的消防火灾报警主机!

  • 不管消防火灾报警主机的CAN通道的通讯波特率是多少!

  • 不管消防火灾报警主机CAN通道是非标CAN、标准CAN还是遵循高层协议CANopen、J1939等规范的CAN!

  • 不管是点对点、总线级联(手拉手)或冗余环网的组网方式!

          ——来可电子的 CAN 光纤转换器全部支持。

适配现场复杂装配使用环境:

  • 不管什么安装方式!

  • 不管什么光纤接口方式!

  • 不管什么供电方式!

  • 不管是单模或多模光纤!

  • 不管是单芯还是双芯光纤!

          ——来可电子的 CAN 光纤转换器全部支持。

产品功能及其优势:

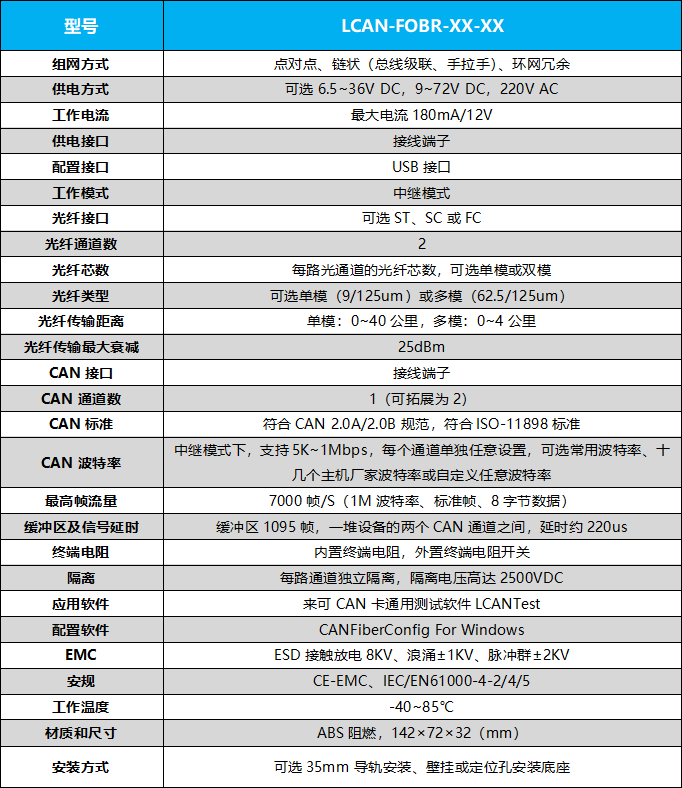

选型表

型号CANFiber-X00XX-XX-XXLCAN-FOB-XX-XX-XXLCAN-FOBR-XX-XX-XX
产品图片




组网方式点对点式总线级联式环网冗余式
供电方式6.5~30V DC
工作电流最大电流 180mA/12V
供电接口方式接线端子
配置接口独有便捷 USB 接口配置,即插即用,配置是无需外接电源
工作模式可选中继模式或自适应模式,出厂默认为自适应模式
只支持中继模式
光纤接口方式可选 ST、SC 和 FC
光纤通道数12
光纤芯数/光通道可选单芯或双芯
光纤类型支持单模:9/125um 和多模 62.5/125um
光纤传输距离

  单模:0~10 公里

多模:0~2 公里

单模:0~40 公里

多模:0~4 公里

允许光纤最大衰减9dBm
25dBm
CAN 接口方式OPEN4 接线端子
CAN 通道数1
CAN 标准符合 CAN 2.0A/2.0B 规范,并符合 ISO/DIS 11898-1/2/3 标准
CAN 波特率中继模式下支持 2.5Kbps~1Mbps,可选常用波特率或自定义任意波特率

自适应模式下,独有的波特率自动适应技术

无需设置,波特率支持0~500Kbps

/
最高帧流量7000 帧/s( 1M 波特率、标准帧、8 字节数据)
缓冲区和信号延时自适应模式下,一对设备的两个 CAN通道之间延时约 200ns
1095 帧;中继模式下,一堆设备的两个 CAN 通道之间延时约 220ns
终端电阻内置 120 欧姆终端电阻

内置 120 欧姆终端电阻

LCAN-FOBR 提供外置终端电阻开关

隔离每路通道独立隔离,隔离电压高达 2500VDC
配置软件CANFiberConfig For Windows
EMCESD 接触放电 8KV、浪涌 ±1KV、脉冲群 ±2KV
安规CE-EMC、IEC/EN61000-4-2/4/5、符合煤矿本质安全设计规范
工作温度-40~+85℃
材质和尺寸(mm)ABS 阻燃、125×72×35(SC接口,导轨底板)
安装方式可选 35mm 导轨安装、壁挂或定位孔安装底座

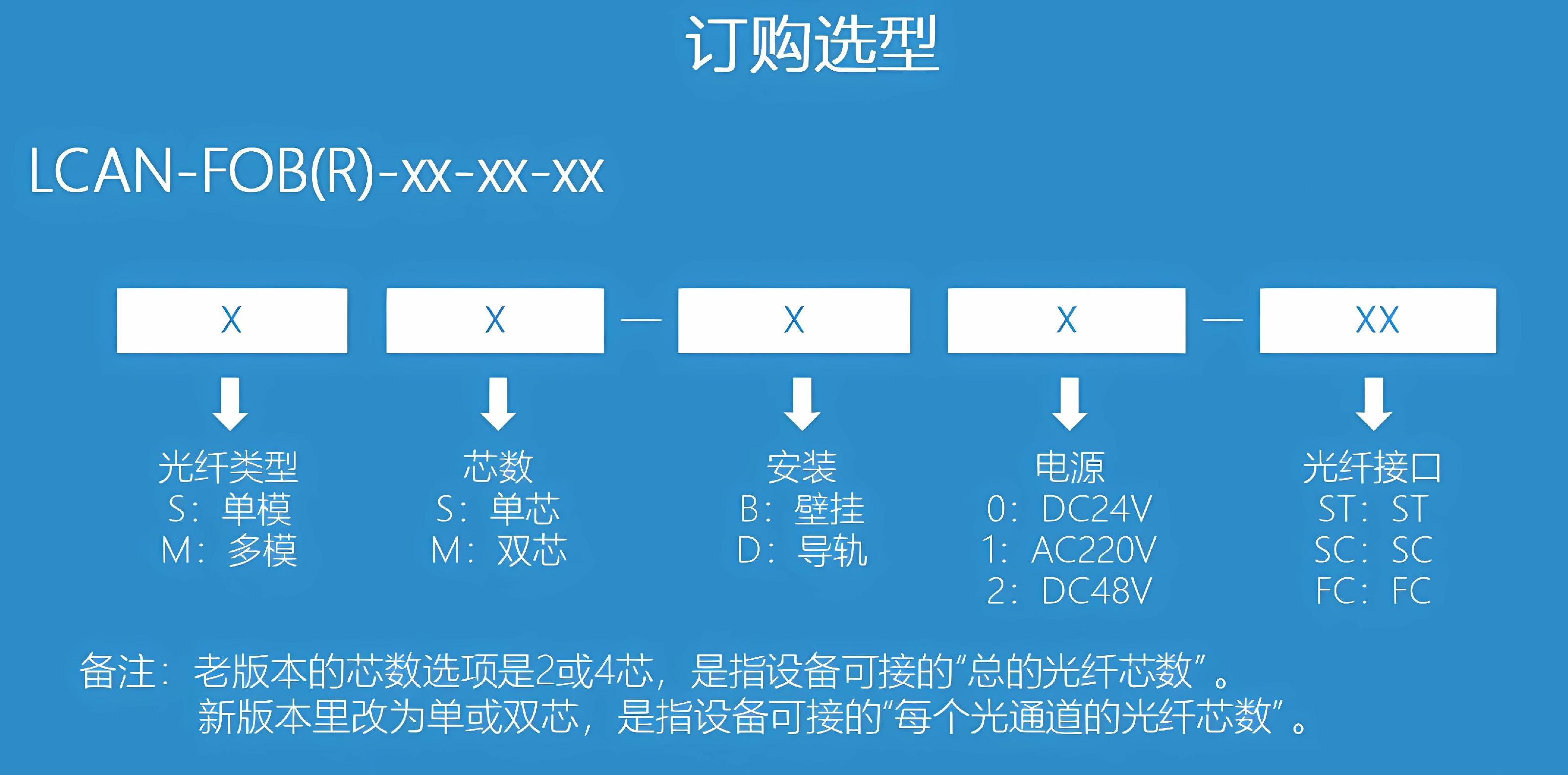

订购选型


LCAN-FOBR-XX-XX-XX
XXXXXX
光纤类型芯数安装方式电源光纤接口
X=S→单模X=2→单芯X=B→壁挂X=0→DC 24 VXX=ST→ST接口
X=M→多模X=4→双芯X=D→导轨X=2→DC 48VXX=SC→SC接口




XX=FC→FC接口

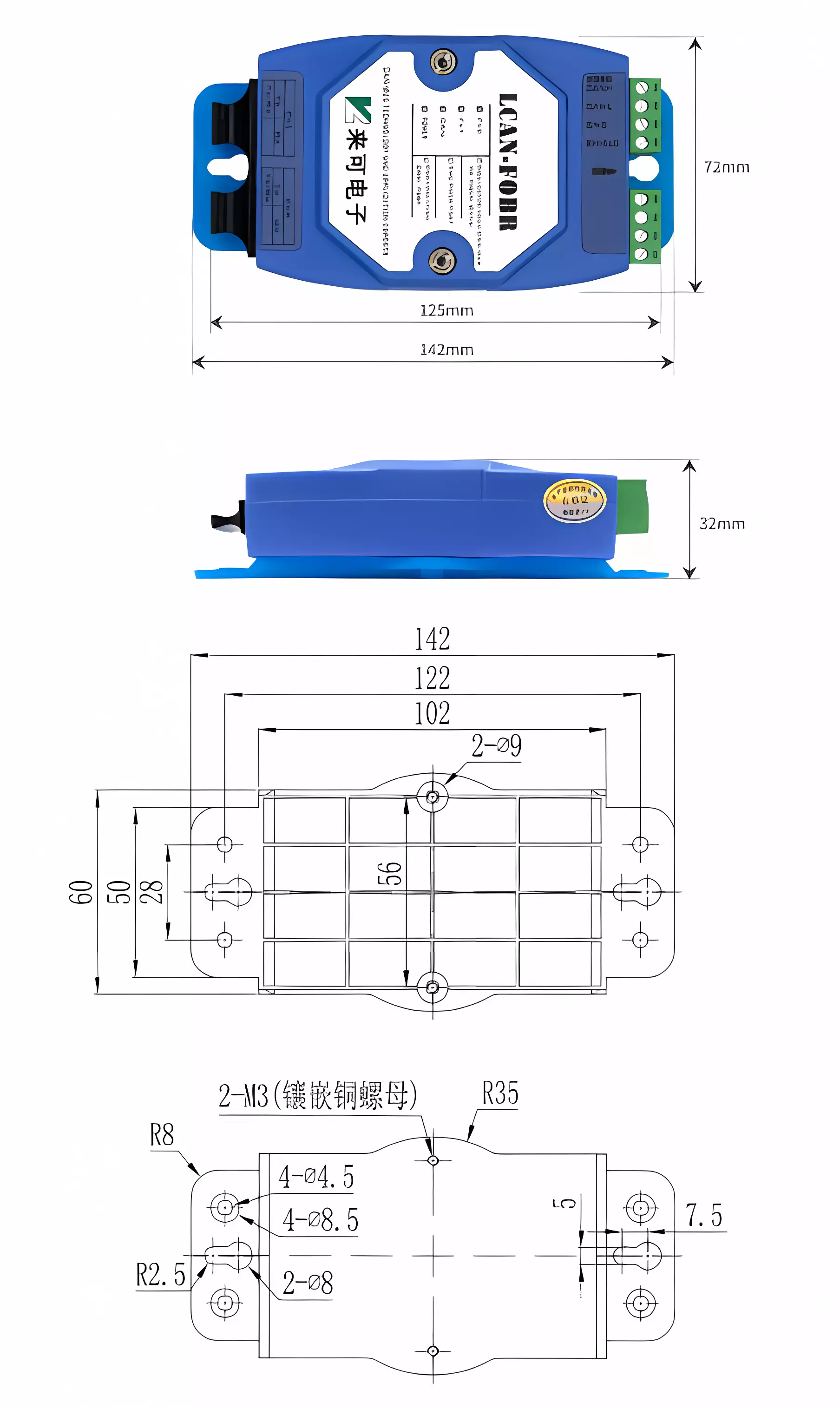

产品尺寸
